MEMBUAT SIARAN LANGSUNG DARI ANDROIT KE TV DENGAN WIFI



Topologi atau Ilustrasi nya

Cara ini bisa digunakan sebagai alat pemancar sederhana berbasis Wi-fi.

sekarang coba cara sederhana ini.dengan alat seperti ini.

• HP ANDROID min ram 1gb 2 buah
• Wifi Router (merek TP LINK ) : 200 rb  x 2 Buah = 400 ribu
• Laptop (core i3)
• Layar TV min. 40in atau Projektor
• Tongsis, kabel, power bank dll

1. ACCESS POINT (WI-FI ROUTER)Pada rancangan ini kita memakai 2 buah access point - router merek TP link yang murah-murah saja (model TL-WR1043) . Salah satu difungsikan sebagai routernya atau server, sedangkan yang lainnya sebagai repeater model WDS tujuannya untuk meminimalkan perkabelan dan memudahkan perpindahan dari satu wifi ke wifi lainnya jika area cakupan terlalu luas. Langkah setting AP sbg berikut :

langkah-langkah yang perlu dikerjakan untuk merancang system nya.

Sebaiknya jangan di broadcast nama wireless sehingga tidak gampang di obrak-abrik orang iseng akan tetapi jika menggunakan model bridging maka SSID nya perlu di broadcast. Untuk dapat menggunakan model WDS bridging / repeater maka pemilihan channel janganlah auto. Pilih ch yang diinginkan semisal ch 11.

Sebagai bahan bacaan lanjut mengenai WDS bridging untuk wifi router TP link, silahkan baca di  http://www.tp-link.com/en/faq-440.html

2. INSTALL APP ANDROID

Sebenarnya terdapat banyak applikasi pada play store android yang menawarkan fasilitas merubah kamera hp android ke streaming. Saya pilihkan yang paling bagus dan ringan yaitu RTSP CAMERA SERVER.

Setelah install buka aplikasi

Pilih menu options, dan akan muncul menu pilihan  RTSP SETUP seperti berikut :

Port default yang digunakan adalah 5554 dan dapat diubah sesuai keinginan. Jika ingin merekam ke dalam handphone hasil streamingannya, maka Enable Recording diubah menjadi ON. Pilihlah OFF jika perekaman dilakukan di Laptop atau jika hanya ingin live streaming tanpa merekam. Jangan heran jika storage HP akan berkurang jika recording ON.

Anda dapat merubah jenis video yang akan di streaming, baik dari segi resolusi, Frames per second ataupun ascpect ratio. Semakin besar resolusi maka bandwith wi-fi yg digunakan semakin besar juga, sehingga penulis menyarankan memakai setting aspect ratio 16:9 dan resolution 426x240 .

Jangan lupa focus mode dibuat auto saja atau continuous mode video (pilihan paling bawah). Pengaturan lainnya dapat dicoba-coba sehingga didapatkan kualitas yang diinginkan.

3. LAPTOP dan TV LCD
Jika menggunakan Smart TV maka pekerjaan menjadi lebih mudah karena bisa memutar langsung hasil streamingan. Tapi jangan kawatir jika hanya memiliki "stupid TV" bisa dibantu dengan komputer / laptop. Keuntungan menggunakan laptop adalah bisa memutar 2-3 streaming secara bersamaan dan kemudian ditampilkan ke layar LCD (melalui kabel HDMI / VGA) bergantian sesuai keinginan.

Software player yang digunakan penulis adalah VLC dengan pertimbangan ringan dan simple.

CARA SHOOTING VIDEO

Setelah pengaturan dirasa cukup maka shooting bisa dilakukan. Pastikan HP dan LAPTOP terhubung dengan jaringan wifi yang sama ! Catat juga IP yang didapat bila perlu menggunakan static IP/permanen IP. Perlu dicatat yang akan kita play adalah stream RTSP dari software android, sedangkan dilayar HP setelah kita tekan tombol start muncul seperti berikut :

Tulisan yang muncul adalah http://192.168.1.67:8080/playlist.m3u .

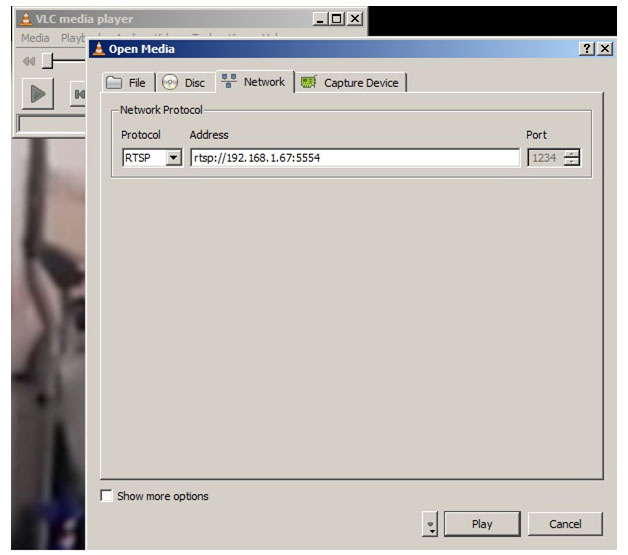

Sedangkan yang kita perlukan dari info diatas adalah alamat IP dari HP android yaitu : 192.168.1.67 . Ingat sebelumnya pada setting RTSP port yang digunakan adalah 5554. Jadi pada player di PC/Laptop yang dimasukkan adalah alamat stream RTSP yaitu  rtsp://192.168.1.67:5554.

Hasilnya di laptop saya seperti ini nih ...

Tinggal colokin Laptop ke TV LCD via Kabel HDMI ...beres dehh. Selanjutnya untuk zoom atau flash dapat juga diatur saat live streaming dengan memilih tombol effects.

Mudah bukan ? silakan dicoba.
